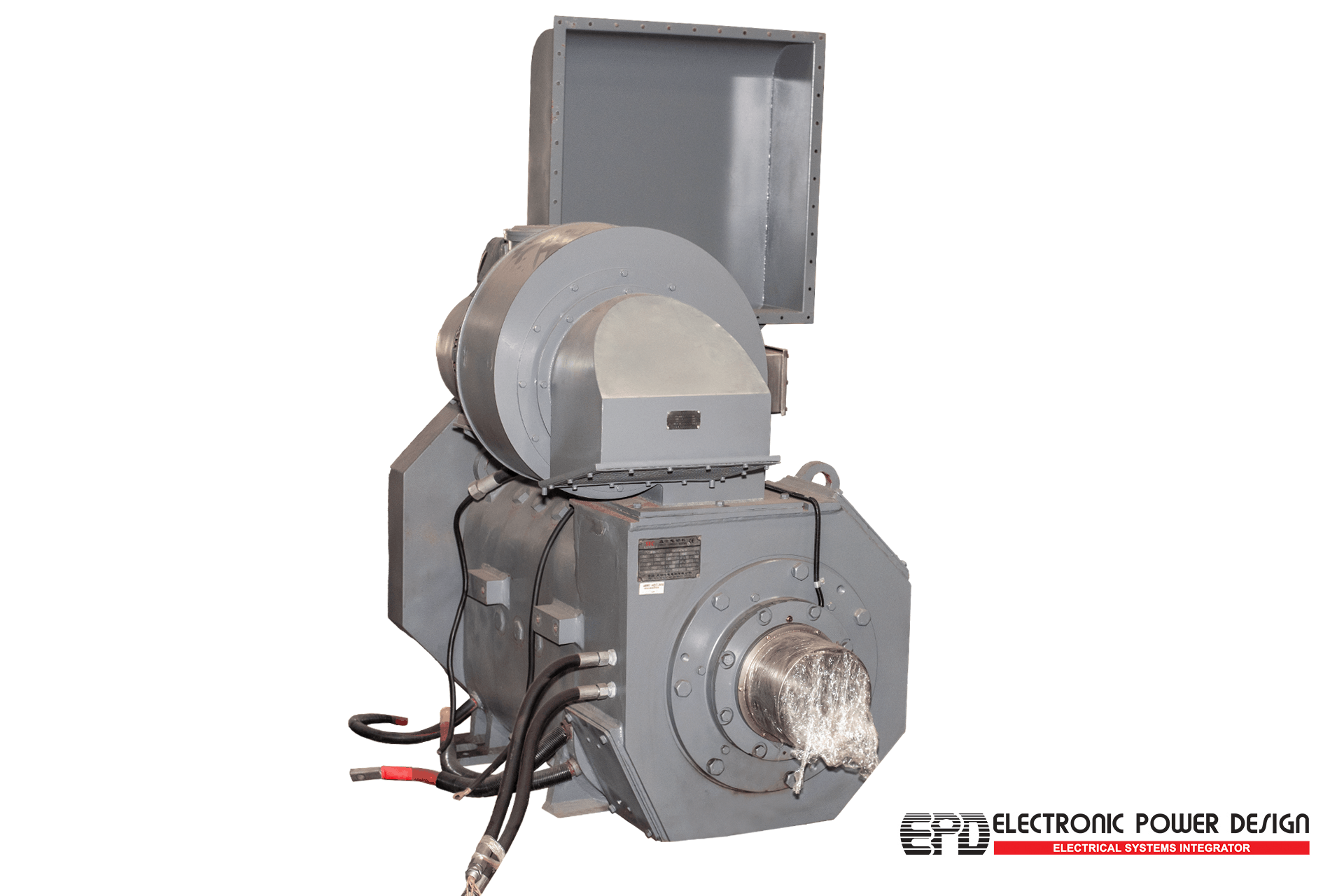

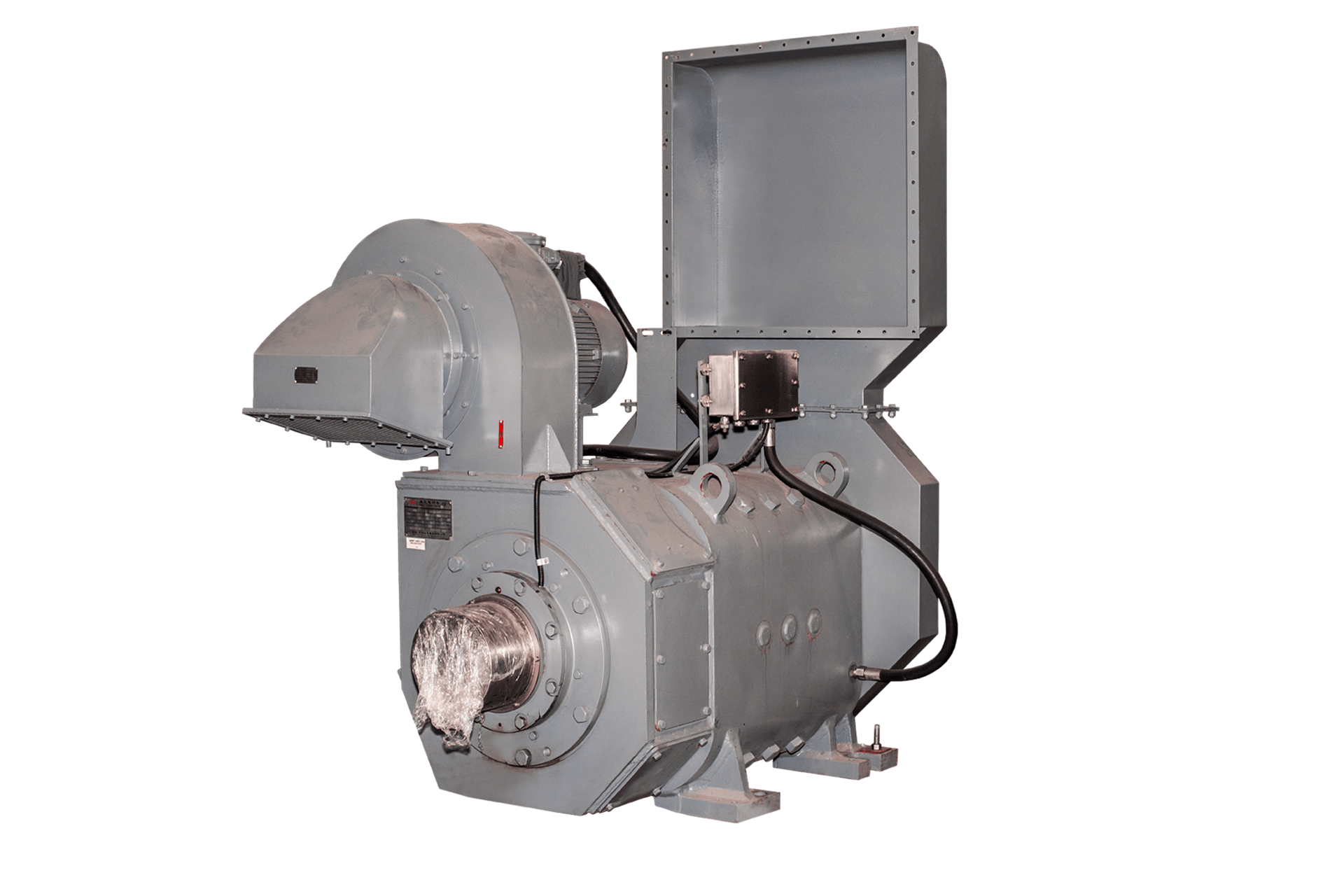

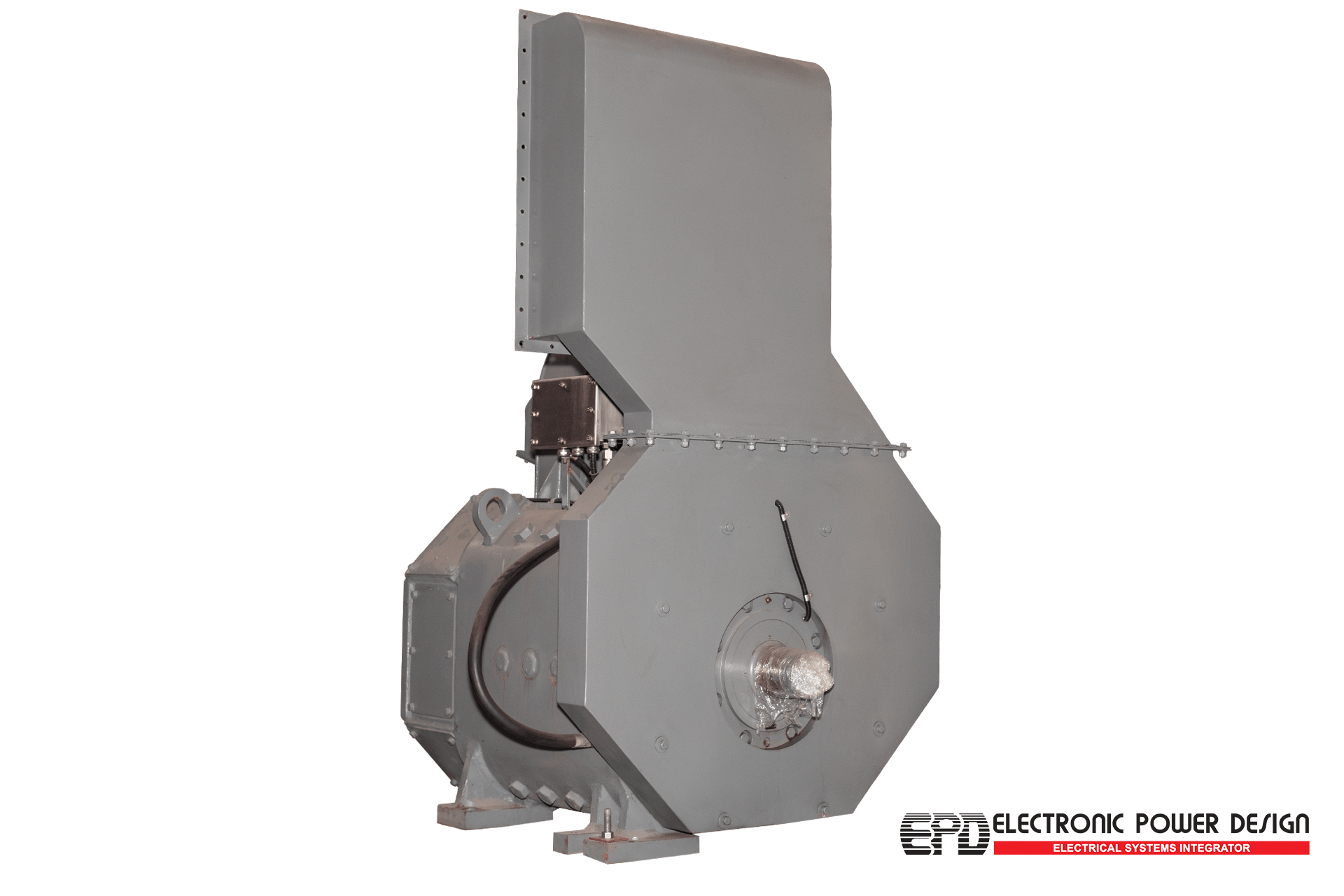

48MT-HEC-004 Motor #2

MOTOR, DC SHUNT WOUND, HORIZONTAL DOUBLE SHAFT, 842 KW, 750 V, 1185 A, 60 A FIELD, DESIGNED FOR RE-LOCATABLE HEAT EXCHANGER

HEAT EXCHANGER NOT INCLUDED

SKU: 48MT-HEC-004 Categories: , Parent SKU:

Description

MOTOR, DC SHUNT WOUND, HORIZONTAL DOUBLE SHAFT, 842 KW, 750 V, 1185 A, 60 A FIELD, DESIGNED FOR RE-LOCATABLE HEAT EXCHANGER

HEAT EXCHANGER NOT INCLUDED

INCLUDES THE FOLLOWING:

  • 48AC-EPD-021 – Connecting hub
  • 48ST-EPD-001 – Double shaft stainless steel cover / END CAP, STAINLESS STEEL, FOR COMMUTATOR END OF DOUBLE SHAFT HORIZONTAL MOTOR
  • 41JB-EPD-003 stainless-steel junction box, FOR RTDs, 310mm W x 160mm H x 95mm D
  • 48ST-EPD-011 – Mounting bracket for RTD junction box
  • 48ST-EPD-008 – Mounting feet for top mounted junction box / STEEL BRACKET, JUNCTION BOX MOUNTING FOR TOP OR LEFT OF COMMUTATOR.
  • [NOT INCLUDED] 48HX-EPD-001 – 90kW HEAT EXCHANGER, 2.5” NPT CONNECTIONS, DESIGNED FOR SALT WATER COOLING MEDIUM, COOLING MEDIUM INLET TEMPERATURES LESS THEN 35 D
  • 48AC-EPD-020 – GASKET, FOR SEALING CONNECTION BETWEEN MANIFOLD AND AIR DUCT
  • 48AD-EPD-004 – AIR DUCT, EXHAUST COVER FOR HEAT EXCHANGER, PROTRUDES 222mm FROM HEAT EXCHANGER, WITHOUT GRILL ON OUTLET
  • 48AD-EPD-006 – AIR DUCT, DUCT EXTENDER FOR ELEVATED HEAT EXCHANGER DESIGNS, 375mm H, S – SHAPE DESIGN
  • 48AD-EPD-016 – AIR DUCT, HEAT EXCHANGER INLET DUCT, DESIGNED FOR UNIVERSAL HEAT EXCHANGER PIPE ORINTATION, INCLUDES SUPPORTS FOR RIGHT SIDE O
  • 48AD-EPD-017 – MANIFOLD, AIR OUTLET MANIFOLD FOR HORIZONTAL MOTR, TWO OUTLETS FOR VARIES AIR FLOW DIRECTIONS, TOP AND RIGHT OF COM.
  • 48ST-EPD-016 – STEEL BRACKET, SHORT SUPPORT FOR ELEVATED HEAT EXCHANGER, 736mm H
  • 48AD-EPD-002 – AIR DUCT, IMPELLAR HOUSING, TOP MOUNTED (FROM COMMUTATOR END), INCLUDES PLATE FOR MOUNTING TO MOTOR
  • 48AD-EPD-003 – AIR DUCT, IMPELLAR HOUSING INLET, MOUNTS TO CONNECTION ADAPTOR, INCLUDES WIRE MESH GRILL
  • 48IN-EPD-001 – MOTOR, AC INDUCTION TYPE, 11 KW, 480 V, 16.4 A, 60HZ, 3539 RPM, 0.898 PF, IP 55, Exd BT14, FRAME 160M
  • 48ST-EPD-007 – CONNECTION ADAPTOR, FOR CONNECTING BLOWER MANIFOLD TO AIR INTAKE COVERS
  • 48ST-EPD-013 – STEEL PLATE, 296mm X 420mm X 5mm THICK, FOR COOLING AIR INPUT COVER
**Disclaimer: Surplus parts are sold As-Is and without warranty.
